1e resultaat 10Ghz Hoorn

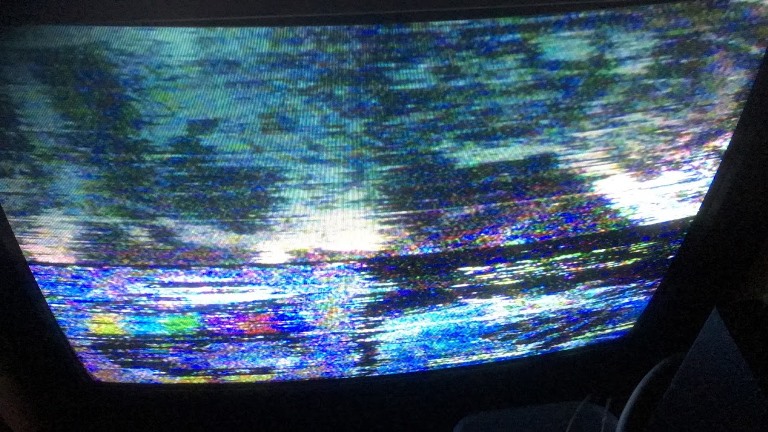

Tijdens de condities van 14-02-2019 was ik toch wel heel benieuwd of ik PI6TWE op 10480Mhz zou kunnen ontvangen. Als mastje had ik nog een stuk rondhout liggen van ongeveer 3mtr lengte waaraan ik de LNB met Hoorn heb vastgeplakt. Dit alles via de dakkapel naar buiten gestoken en na wat heen en weer gedraai had ik wat ontvangst!! Ongetwijfeld dankzij de condities, maar het is een mooi resultaat!

3cm (10Ghz) Hoorn antenne

Voor de ontvangst op de 3cm band wil ik een s.g. Hoorn antenne bouwen.
De “Hoorn” antennes hebben een gain van ongeveer 16 a 21 dBi tegen een gain van 25dbi van een kleine parabool. Bij een kleine prime-focus zit echter de straler exact in het brandpunt en in de weg, wat het rendement weer wat beïnvloed. We gaan daarom eens proberen wat het beste werkt.

De hoornantenne. Op de website van PD2EB vond ik een duidelijke bouwbeschrijving en een grote printplaat had ik gelukkig nog liggen. [ bouwbeschrijving ]

Het eindresultaat.
Alle delen zo nauwkeurig mogelijk op koper printplaat uitgetekend.
De eerste delen zijn voorzichtig op een enkel puntje vast gesoldeerd.
Een aantal laagjes printplaat tot een totale dikte van Ca. 4mm
Het rechthoekige gat van 9x19mm is hier op de foto ‘ Grof’ aanwezig.
In grote lijnen is de Hoorn-antenne klaar
Zo komt het er dan uiteindelijk zo’n beetje uit te zien.
