Adalm Pluto via ethernet

Op 24 maart 2022

In Adalm Pluto, ATV, blog, DATV, Project

Besturen via ethernet ofwel het lokale netwerk.

De Pluto wordt momenteel aangestuurd via de USB connector van mijn computer. Dit werkt op zich prima maar echt stabiel is het niet. Op verschillende sites had ik al gelezen dat er een mogelijkheid is de Pluto over Ethernet te besturen en zo ook eventueel het besturen over afstand mogelijk te maken.

Site van G3YJR
https://g3yjr.wordpress.com/2020/12/01/connecting-the-adalm-pluto-using-ethernet/

Site van DD1US (pdf)
http://www.dd1us.de/Downloads/Connecting%20the%20ADALM%20Pluto%20to%20the%20Local%20Area%20Network%20v4.pdf

De door mij gebruikte materialen:
Ik heb hier verschillende kabeltjes voor besteld en vooralsnog lijkt het allemaal goed te werken. De enkele kabeltjes en de Y-kabel. Echter, de Y-kabel wordt door zowel DD1US als G3YJR geprefereerd, dat schijnt toch stabieler te zijn. Hier onder een overzicht van de door mij gebruikte materialen.

USB Micro-B naar USB-A OTG kabel
Link naar Bol.com

USB Micro-B naar USB-A OTG kabel
Link naar Bol.com

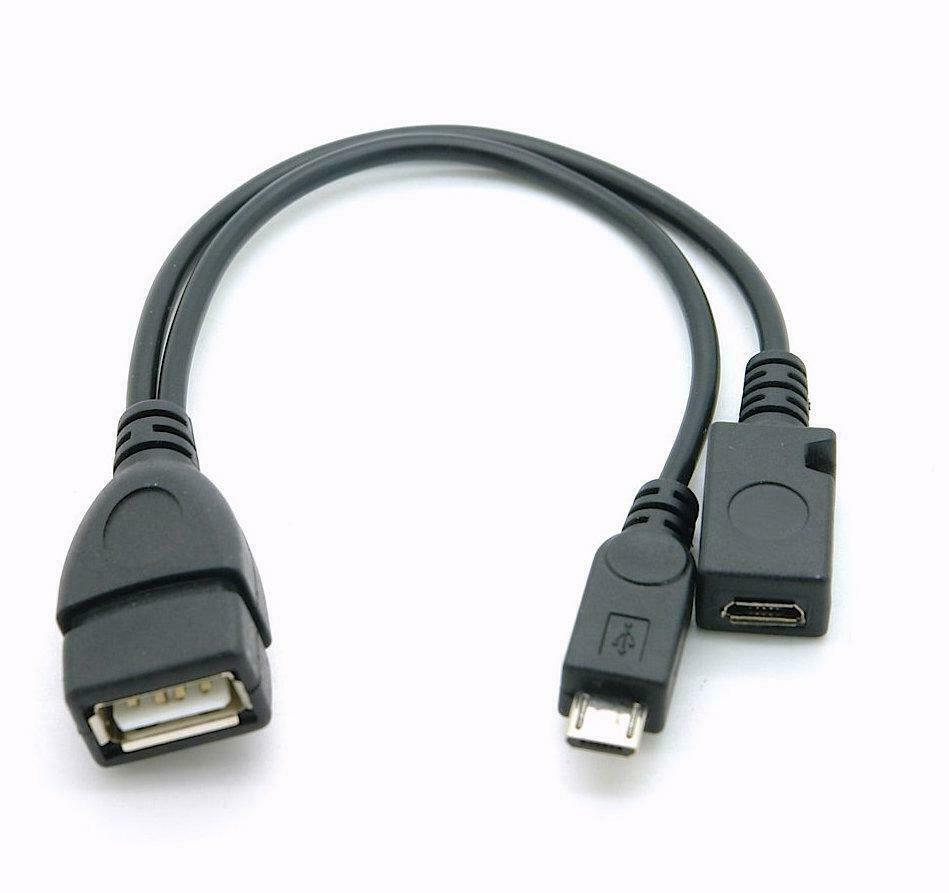

Y-Kabel USB Micro-B Male & Female naar USB-A OTG kabel (aanrader)
~~Link naar Ebay.nl~~
Link naar bol.com

USB³-A Verloop naar RJ45
(aanrader)
Link naar Bol.com

Firmware Pluto.
In de Pluto gebruik ik de Firmware van F5OEO d.d. 01-2021. In deze software blijkt een bug te zitten waardoor een gewijzigd IP-adres niet wordt opgeslagen.

De oplossing voor dit probleem is eenvoudig gebleken. Installeer eerst een oudere Firmware op de Pluto (bvb v. 2019), zet daarna het gewenste IP-adres in de config file** en volg dezelfde stappen als tijdens het updaten van de firmware (uitwerpen). Hierna kan weer de gewenste Firmware geïnstalleerd worden. De config file geeft dan wel een ander adres weer, maar in de Pluto staat het juist.

**[USB_ETHERNET]
ipaddr_eth = 192.168.x.xx
netmask_eth = 255.255.255.0
gateway_eth = 192.168.x.xx

Related Images:

DATV met de Adalm Pluto

Door PE1ORG

Op 23 januari 2021

In Adalm Pluto, ATV, blog, DATV, Project, SHF

Naast de analoge televisie ATV wil ik mij ook gaan bezig houden met digitale amateur televisie DATV. Daarvoor heb ik een Adalm Pluto aangekocht. De Pluto is een SDR (Software Defined Radio) Een zeer breedbandige tranciever welke een bereik heeft van Ca. 70 – 6000 MHz

Het zendvermogen uit de Pluto is erg laag en moet versterkt worden. Bij Ali bestel ik daarvoor een aantal versterkertjes die het vermogen van de Pluto omhoog brengen naar ongeveer 100mW.

Voor zowel 70cm als 23cm is dit voldoende om de reeds aanwezige versterkertrappen aan te sturen. En al snel krijg ik op zowel 70 als 23cm de eerste ontvangst rapporten.
_{Onderaan deze pagina staan de linkjes naar de gebruikte materialen}

Voor 70 & 23cm volstaat 1 van deze 20db versterkertjes.

Hw Adalm Pluto
Hw Versterkertrapjes Ali 20db
Hw 1 watt versterker Ali 01
Hw 1 watt versterker Ali 02
Sw BATC Custom DATV Firmware for the Pluto
Sw BATC DATV Easy
Sw OBS studio
Sw BATC FreestreamCoder Software to Generate Mpeg-TS Stream
Sw DATV-Express (Niet aan te raden i.v.m. pieken in het zendsignaal)
Sw Github f4exb/SRDangel Receiver software

Related Images:

Replacing the main power switch Yaesu FT-736.

Door PE1ORG

Op 20 november 2019

In blog, Project, VHF-UHF

(English) For a long time (years) I have been arguing with the power switch of my FT-736. Recently, it no longer wants to switch on, so I was forced to switch the transmitter on and off with the power cord.

On Ebay I found another used switch that hopefully would solve the problem.
To get to the switch, the entire front had to be removed.

On Mods.dk someone had described how he had done this, the most difficult thing would be the big VFO knob. This would be, in my opinion, irreparably damaged, so I went looking for an alternative.

And the alternative turns out to be childishly simple.
The switch itself is mounted by means of four metal pins attached to a metal profile. I folded / bent the four pins and removed the old switch. Insert the new switch and fold back the pins. After that, only the soldering of the wiring remains.

The set now goes on and off perfectly.

(Dutch) Al geruime tijd (jaren) heb ik ruzie met de power schakelaar van mijn FT-736. Sinds kort wil deze helemaal niet meer aan en schakel ik de zender met het voedingssnoer.

Op Ebay vond ik een ander gebruikte schakelaar waarmee het euvel hopelijk verholpen zou zijn. Om bij de schakelaar te komen zal het gehele front verwijderd moeten worden.
Op Mods.dk had iemand beschreven hoe hij dit voor elkaar had gekregen, het meest lastige zou de grote VFO knop worden.
Deze zou in mijn optiek onherstelbaar beschadigd raken, waardoor ik opzoek ben gegaan naar een alternatief.

En het alternatief blijkt kinderlijk eenvoudig te zijn.
De schakelaar zelf zit d.m.v. vier metalen pinnetjes vast aan een metalen profieltje. Ik heb de vier pinnetjes open gevouwen/gebogen en zo de oude schakelaar er uit gehaald. Nieuwe schakelaar er in en de pinnetjes weer dichtgevouwen.

Daarna rest alleen het om solderen van de bedrading.
De set gaat nu weer perfect aan en uit.

Related Images:

ATV-zender inbouwen

Door PE1ORG

Op 20 september 2019

In ATV, blog, Jota, Project, SHF

Met de aanstormende Jota in gedachten zijn we opzoek gegaan naar een leuke kast waar alle losse onderdelen van de ATV zender ingebouwd kan worden. Vincent PE2VAV had nog een kast van een oud apparaat welke ik mocht gebruiken.

Het is dan even puzzelen, het front zit vol met oude gaten die ik zoveel mogelijk weer wil gebruiken. Ook moet er een groot gat extra gemaakt worden voor het display van de bediening. Een aardige uitdaging was de warmte ontwikkeling binnenin de kast. Deze warmte moet vanzelfsprekend naar buiten afgevoerd worden. Een grote gatenzaag en een stuk PVC rioolbuis is dan de oplossing.

Een nieuwe kast is vanzelfsprekend mooier, maar toch mag het resultaat er zijn. Alles werkt naar behoren en geen losse onderdelen meer tijdens de Jota.

[Show as slideshow]

Related Images:

3cm (10Ghz) Hoorn antenne

Door PE1ORG

Op 9 februari 2019

In ATV, blog, Project, SHF

Voor de ontvangst op de 3cm band wil ik een s.g. Hoorn antenne bouwen.
De “Hoorn” antennes hebben een gain van ongeveer 16 a 21 dBi tegen een gain van 25dbi van een kleine parabool. Bij een kleine prime-focus zit echter de straler exact in het brandpunt en in de weg, wat het rendement weer wat beïnvloed. We gaan daarom eens proberen wat het beste werkt.

De hoornantenne. Op de website van PD2EB vond ik een duidelijke bouwbeschrijving en een grote printplaat had ik gelukkig nog liggen. [ bouwbeschrijving ]
